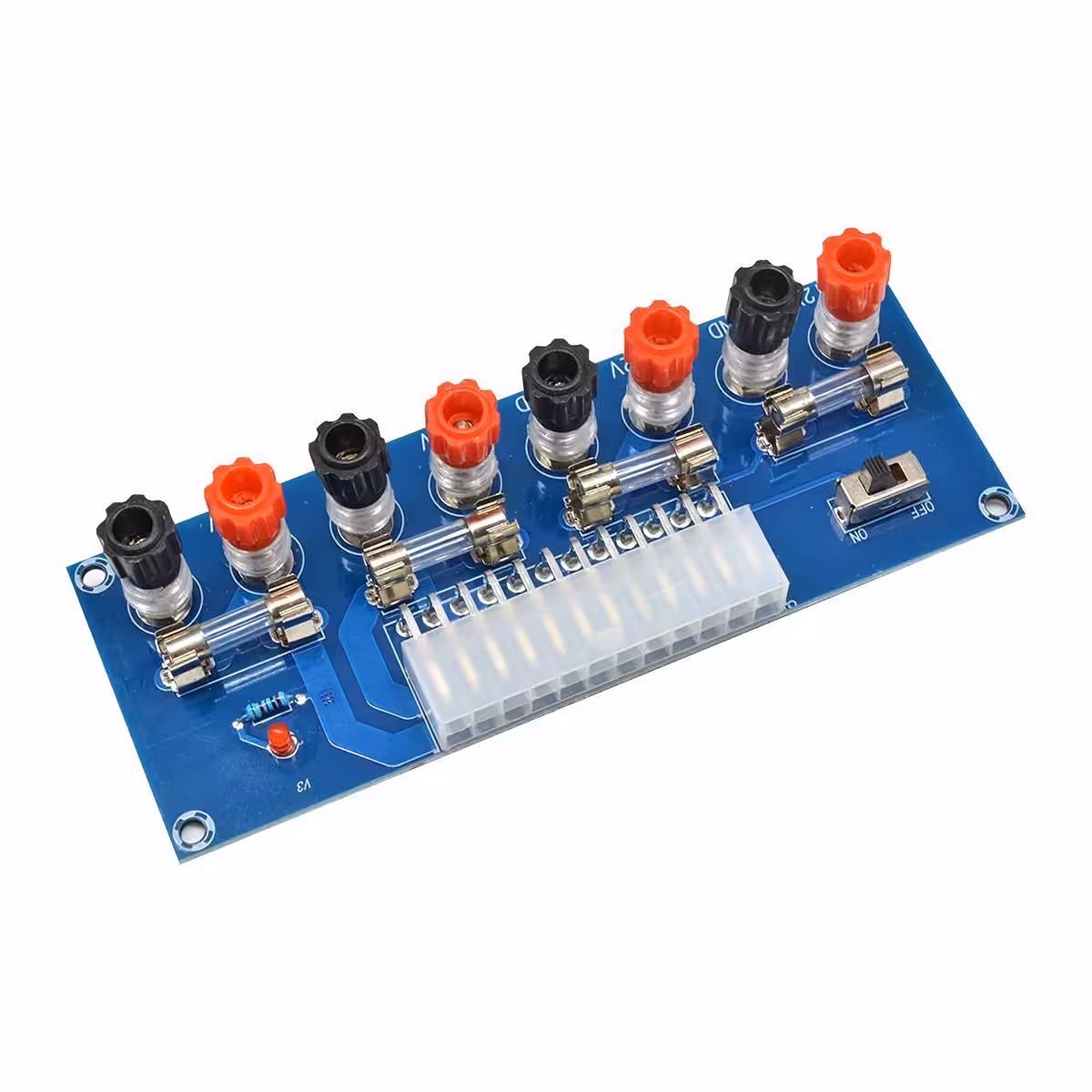

ATX tápegység adapter modul – 4 feszültség egyszerre, egyedi védelem és egygombos indítás
Van egy régi ATX PC tápegységed, és nem tudod, mit kezdj vele? Vagy egy olcsó labortápegységet szeretnél anélkül, hogy több tízezer forintot költenél egy dedikált készülékre? Ez az ATX tápegység adapter modul percek alatt megoldja a problémát — csak csatlakoztatod, megnyomod a kapcsolót, és azonnal rendelkezésedre áll a +12V, +5V, +3.3V és -12V, használatra készen.
Megjegyzés: A modul egy passzív átalakító adapter — az ATX tápegységet a csomag nem tartalmazza. Bármilyen szabványos, 20 vagy 24 tűs csatlakozóval rendelkező ATX tápegységgel működik.
Miért válaszd ezt a modellt? (Főbb előnyök):
- 4 feszültség egyszerre, konfigurálás nélkül — a +12V, +5V, +3.3V és -12V csatlakoztatás után azonnal elérhető a különálló sorkapcsokon
- Cserélhető, 5A-es gyorsbiztosítékok csatornánként — ha az egyik áramkör rövidzárlatos lesz, a többi berendezés védve marad; a biztosítékok bármelyik elektronikai boltban beszerezhetők
- Beépített ON/OFF kapcsoló — nem kell többé fizikailag kihúzni a kábeleket a tesztek között; egyetlen mozdulattal be- és kikapcsolhatod a tápegységet
- Piros állapotjelző LED — egy pillantással ellenőrizheted, hogy a tápegység aktív-e, anélkül, hogy minden alkalommal multiméterrel kellene mérned
- Kompatibilis minden 20/24 tűs ATX tápegységgel — beleértve a régebbi, 20 tűs tápegységeket is; nincs szükség speciális adapterekre
- Akár 15 000 – 40 000 forintot is megtakaríthatsz egy labortápegységhez képest — újrahasznosíthatsz egy meglévő ATX tápegységet ahelyett, hogy új készüléket vennél
Részletek és teljesítmény
A modult folyamatos műhelyhasználatra tervezték. A csavaros sorkapcsok lehetővé teszik a tesztkábelek gyors csatlakoztatását rögtönzött csipeszek nélkül, a belső kábelezés pedig csatornánként akár 5A áramerősséget is elbír — ami bőségesen elegendő Arduino, Raspberry Pi, ESP32 modulokhoz, léptetőmotor-vezérlőkhöz vagy LED szalagokhoz.
A 128 × 48 × 30 mm-es méretének köszönhetően könnyen integrálható bármilyen munkaasztalon vagy DIY projekt dobozban anélkül, hogy felesleges helyet foglalna. A kompakt kialakítás nem megy a hozzáférhetőség rovására — minden kimenet és a kapcsoló a panel előlapján kapott helyet.
| Paraméter | Érték / Részlet |
|---|---|
| Csatlakozó kompatibilitás | ATX 20 tűs / ATX 24 tűs |
| Kimeneti feszültségek | +12V, +5V, +3.3V, -12V |
| Csatornánkénti védelem | 5A gyorsbiztosíték (cserélhető) |
| Maximális áramerősség csatornánként | 5A (biztosíték által korlátozva) |
| Állapotjelző | Piros tápellátás LED |
| Be-/kikapcsolás vezérlés | Beépített ON/OFF kapcsoló |
| Modul méretei | 128 × 48 × 30 mm |
| Ajánlott felhasználás | DIY, elektronikai labor, modulok tesztelése, műhely |
A csomag tartalma
- 1x ATX – stabilizált DC tápegység átalakító adapter modul
Gyakori kérdések
Az ATX tápegységet tartalmazza a csomag?
Nem. A csomag kizárólag az adapter modult tartalmazza. Az ATX tápegységet külön kell megvásárolni, vagy egy meglévő asztali számítógépből lehet kinyerni.
Milyen ATX tápegységekkel kompatibilis?
Bármilyen szabványos, 20 vagy 24 tűs csatlakozóval rendelkező ATX tápegységgel — beleértve a régebbi, 20 tűs modelleket is, további adapterek nélkül.
Mekkora áramot vehetek fel az egyes kimeneteken?
Minden csatornát 5A-re korlátoz a gyorsbiztosíték. A ténylegesen rendelkezésre álló áramerősség a csatlakoztatott ATX tápegység névleges teljesítményétől is függ — a biztosíték a tápegység kapacitásától függetlenül védi a modult.
Működik Arduino, Raspberry Pi vagy ESP32 panelekkel?
Igen. A +5V és +3.3V kimenetek közvetlenül alkalmasak ezekhez a panelekhez. Nincs szükség további feszültségszabályozókra a normál tápellátáshoz.
Mit tegyek, ha kiég egy biztosíték?
Az 5A-es gyorsbiztosítékok szabványos alkatrészek — bármelyik elektronikai vagy barkácsboltban megtalálhatók, és 30 másodperc alatt kicserélhetők.
