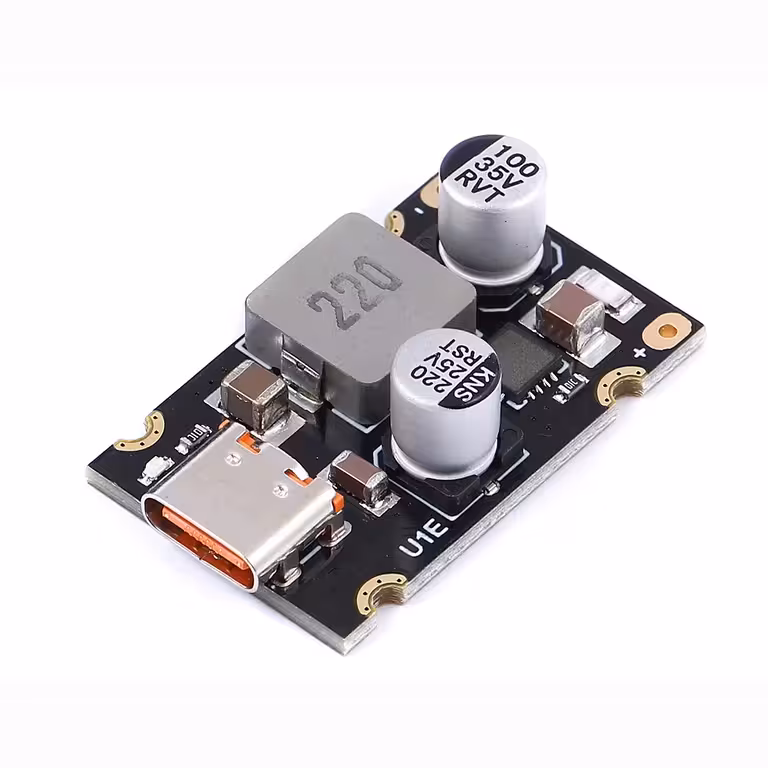

65W-os USB Type-C PD Power Bank DIY modul – valós teljesítmény 20×20 mm-es méretben
Komolyabb power banket építenél a telefonokat hamar lemerítő darabok helyett? Vagy egy saját projektbe van szükséged USB-C gyorstöltésre anélkül, hogy egy kész, gyári adapterre lennél utalva? Ez a modul pontosan ezt nyújtja – valós 65 wattot, univerzális protokollokat és olyan ultrakompakt kialakítást, amely bárhol elfér.
Megjegyzés: A kimeneti feszültség nem haladhatja meg a bemeneti feszültséget. Ahhoz, hogy a kimeneten 20V-ot kapj (ami a laptopokhoz szükséges), a tápegységnek 20V DC-nél magasabb feszültséget kell biztosítania.
Miért érdemes ezt a modult választani? (Főbb előnyök):
- Kompromisszummentes 65W — maximális sebességgel tölti az USB-C PD kompatibilis laptopokat, nem csupán a telefonokat
- Automatikus feszültség-egyeztetés — 3.3V-tól egészen 21V-ig, minden csatlakoztatott eszközhöz automatikusan igazodik, kézi beállítások nélkül
- Kompatibilis minden modern okostelefonnal — PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2 – nincs olyan telefon, amit ne töltene gyorstöltéssel
- 92–97%-os hatásfok — a 3% alatti veszteség kevesebb hőt és hosszabb üzemidőt jelent ugyanabból az akkumulátorból
- Üresjárati áramfelvétel 3 mA alatt — kulcsfontosságú szempont power bankeknél: nem meríti le az akkut, ha éppen semmit sem töltesz
- 20×20 mm-es méret, 7 gramm — bármilyen 3D nyomtatott házban vagy szabványos power bank tokban elfér
Részletek és teljesítmény
A modul bemenetén bármilyen 8V és 30V közötti DC forrás – Li-Ion, LiFePO4 akkumulátorcsomag vagy laboratóriumi tápegység – használható. A kimeneten az USB Type-C csatlakozó a beavatkozás nélkül, a PD3.1 és PPS szabványoknak megfelelően automatikusan egyezteti a feszültséget és az áramerősséget a csatlakoztatott eszközzel. A 200 mV alatti kimeneti hullámosság (ripple) stabil áramellátást garantál, feszültségtüskék nélkül, amelyek terhelhetnék az akkumulátort vagy az eszköz elektronikáját. A 65W-os határértékhez közeli terheléseknél a folyamatos és biztonságos működés érdekében ajánlott megfelelő légáramlást biztosítani vagy egy kisebb hűtőbordát felhelyezni.
| Paraméter | Érték / Részlet |
|---|---|
| Bemeneti feszültség | DC 8 – 30 V |
| Kimeneti feszültség | 3.3 – 21 V (automatikusan egyeztetett) |
| Maximális teljesítmény | 65 W |
| Csatlakozó | USB Type-C |
| Támogatott protokollok | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Átalakítási hatásfok | 92% – 97% |
| Kimeneti hullámosság | < 200 mV |
| Üresjárati áram | < 3 mA |
| Méretek | 20 × 20 mm |
| Súly | 7 g |
A csomag tartalma
- 1 db USB Type-C PD 65W gyorstöltő modul (20 × 20 mm)
Gyakran Ismételt Kérdések
Használhatom ezt a modult laptop töltésére USB-C-n keresztül?
Igen, feltéve, hogy a laptop támogatja az USB-C Power Delivery töltést, és a bemeneten 20V DC-nél magasabb feszültséget biztosítasz. A kimeneti feszültség nem haladhatja meg a bemeneti feszültséget – ezt vedd figyelembe a tápegység vagy az akkumulátorcsomag kiválasztásakor.
Milyen tápegységet kell használnom?
A maximális 65W-os teljesítmény eléréséhez egy stabil, 22V és 30V közötti DC forrásra van szükséged, amely képes legalább 3A leadására. A megfelelő feszültségű LiFePO4 vagy Li-Ion csomagok kiválóan működnek DIY power bank alkalmazásokban.
Működik a PD-t nem támogató telefonokkal is?
Igen. A BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP és Samsung AFC támogatás gyakorlatilag minden modern okostelefonnal kompatibilisé teszi. A modul automatikusan felismeri a támogatott protokollt, és igazítja hozzá a töltést.
Szüksége van hűtőbordára?
Kis és közepes terhelésnél a akár 97%-os hatásfok kiegészítő hűtés nélkül is alacsonyan tartja a hőmérsékletet. A 65W közelében végzett folyamatos használat esetén egy kis légáramlás vagy egy kompakt hűtőborda jelentősen meghosszabbítja a modul élettartamát.
Elég kicsi a 20×20 mm-es méret egy kompakt DIY power bankhez?
Igen – a 20×20 mm-es méret és a 7 grammos súly az egyik legkompaktabb 65W-os modulmplikációvá teszi. Probléma nélkül beszerelhető 3D nyomtatott tokokba vagy szabványos power bank dobozokba.
