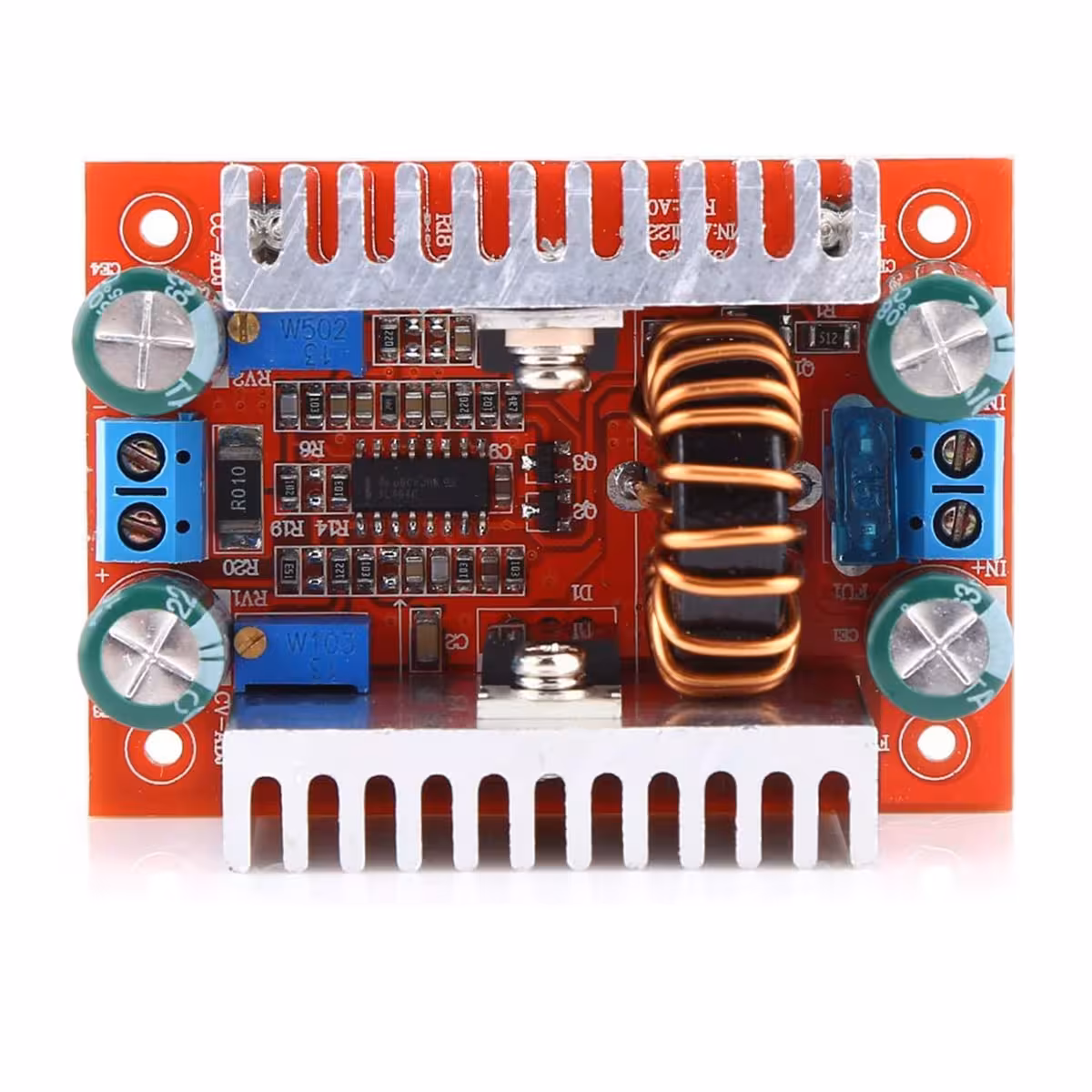

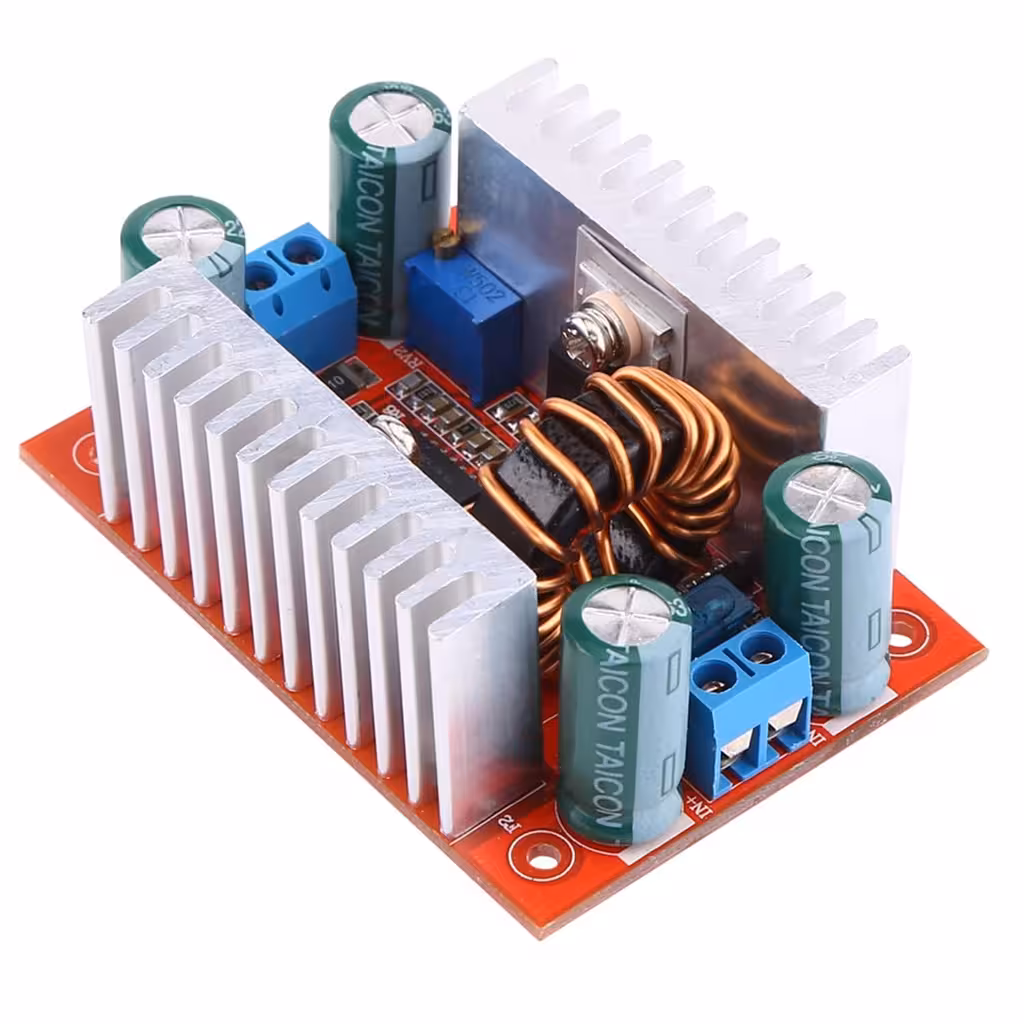

DC-DC Step-up Boost modul 400W – Feszültségnövelés energiaveszteség nélkül

Rendelkezel egy 12V-os tápegységgel, de 24V-ra, 36V-ra vagy akár 48V-ra lenne szükséged? Egy dedikált konverter nélkül ez megoldhatatlan feladat. A 400W-os DC-DC step-up boost modul pontosan erre kínál megoldást: bármilyen 8,5V és 50V közötti bemeneti feszültséget akár 60V-os, szabályozható kimeneti feszültséggé alakít, optimális körülmények között kevesebb mint 4%-os veszteséggel.

Megjegyzés: A kimeneti feszültségnek mindig magasabbnak kell lennie, mint a bemeneti feszültségnek. 8A feletti bemeneti áramerősség esetén az aktív hűtés használata kötelező.

Miért válaszd ezt a modellt? (Főbb előnyök):

400W valós teljesítmény — stabilan bírja a folyamatos terhelést anélkül, hogy az első áramcsúcsnál leállna.
Akár 96%-os hatásfok — 100W felvett teljesítményből 96W jut el a fogyasztóig, nem pedig a hűtőbordát fűti.
Kettős független szabályozás — külön potenciométer a feszültséghez és a maximális áramerősséghez; kompromisszumok nélkül állíthatod be a kívánt értékeket.
150kHz-es kapcsolási frekvencia — alacsony kimeneti zaj (ripple), kisebb passzív alkatrészek és gyorsabb dinamikus válasz a hagyományos 50-100kHz-es konverterekhez képest.
Beépített védelem 15A-es autós biztosítékkal — ha valami balul sül el, a biztosíték old ki, megvédve a modult és a rákötött eszközt is.

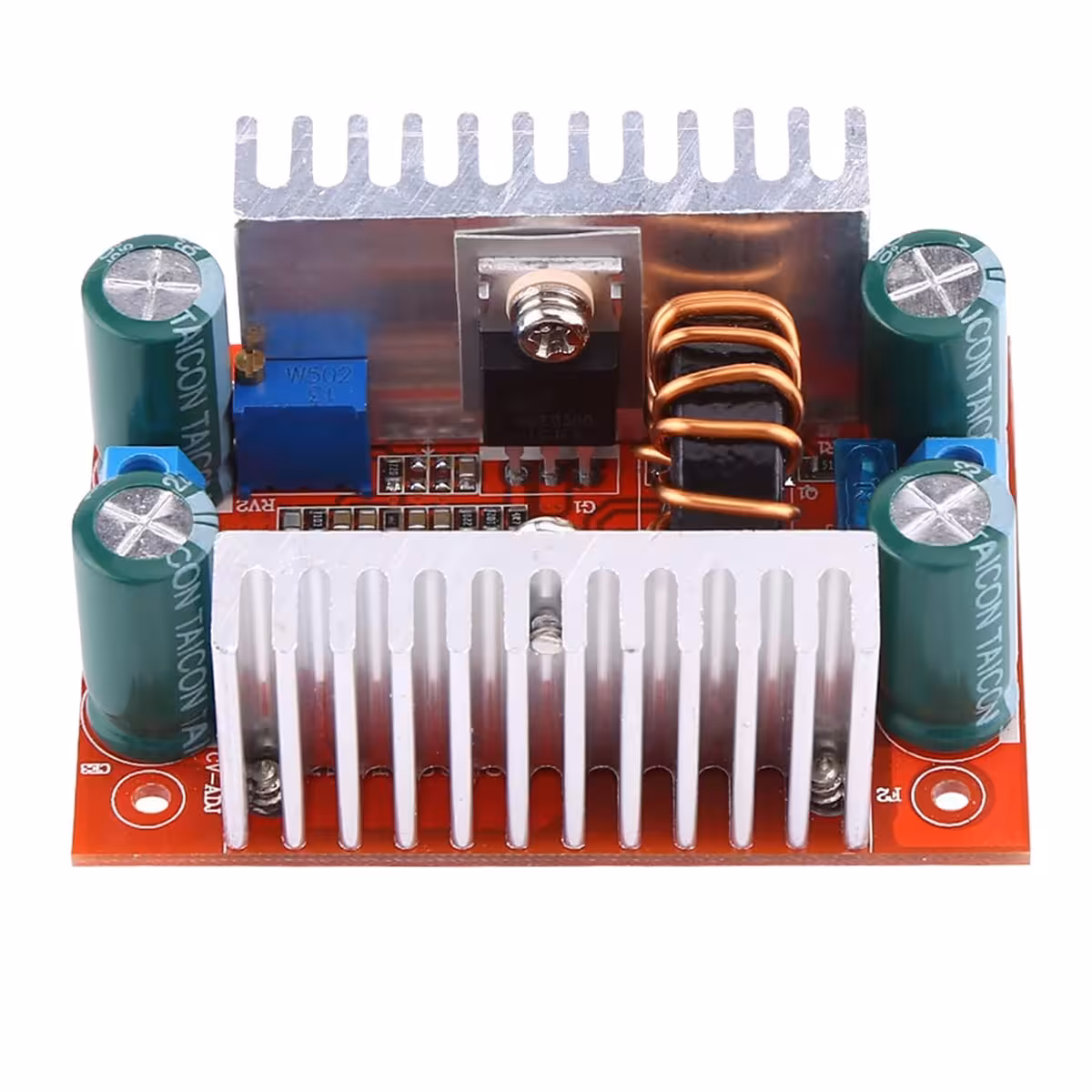

Beépített hűtőbordák — mérsékelt terhelésnél (8A bemenet alatt) mindenféle kiegészítő nélkül, önmagában is megbízhatóan működik.
Kompakt méret (48×67×28 mm) — könnyedén elfér bármilyen DIY projekt dobozában vagy egy rögtönzött labortápegységben.

Részletek és teljesítmény

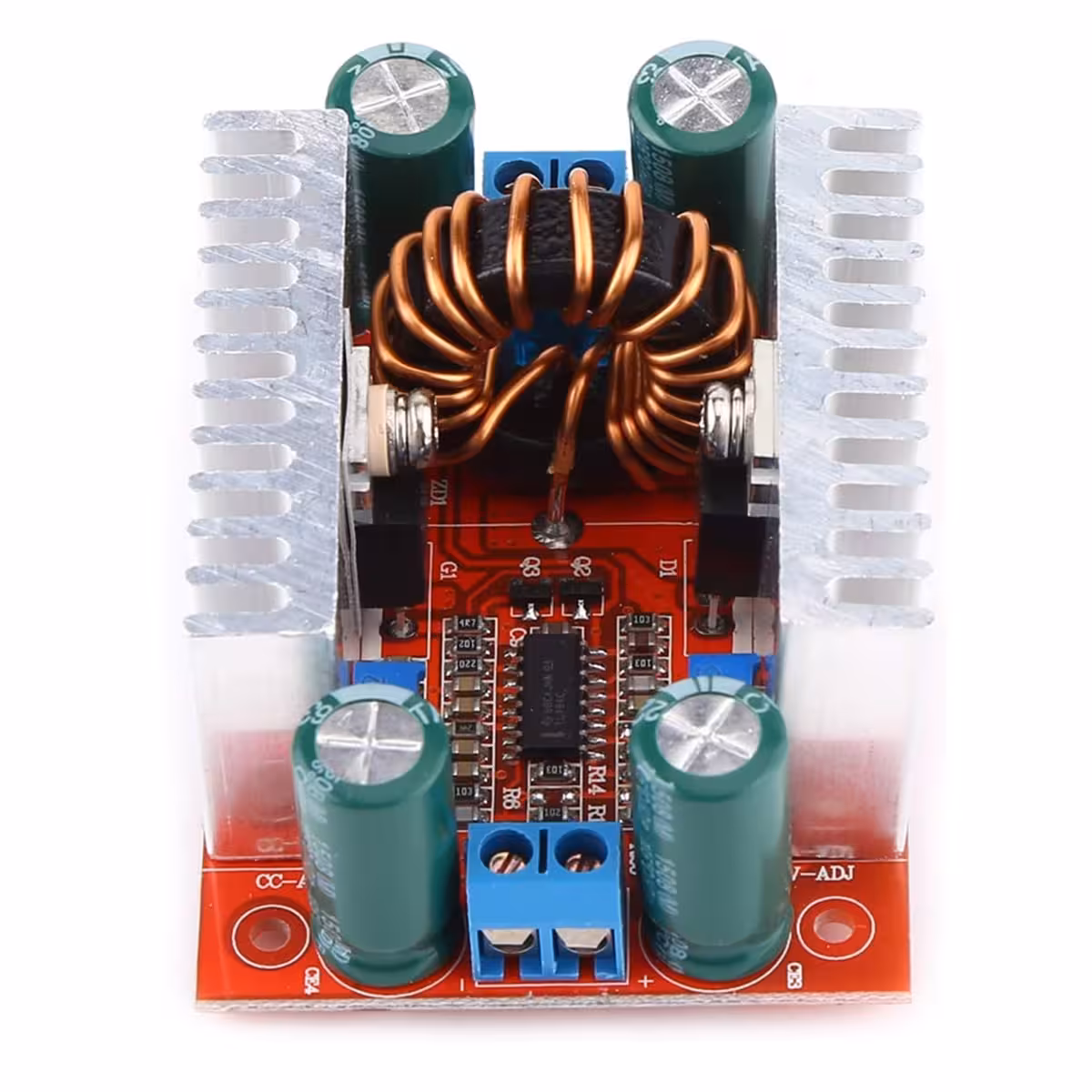

A modul lelke egy 150kHz-en kapcsoló boost konverter. A magas frekvencia nemcsak kompaktabb tekercsek és kondenzátorok használatát teszi lehetővé, hanem a lassabb megoldásokhoz képest sokkal alacsonyabb kimeneti feszültségingadozást (ripple) is biztosít. A maximális bemeneti áramerősség 15A, míg a kimeneten akár 12A is elérhető. A pontos érték a bemeneti és kimeneti feszültség arányától függ: minél nagyobb a különbség, annál inkább csökken a kivehető áramerősség. A beállítás egy egyszerű csavarhúzóval elvégezhető: a jobb oldali potenciométer a feszültséget, a bal oldali pedig az áramkorlátot szabályozza.

Paraméter	Érték / Részlet

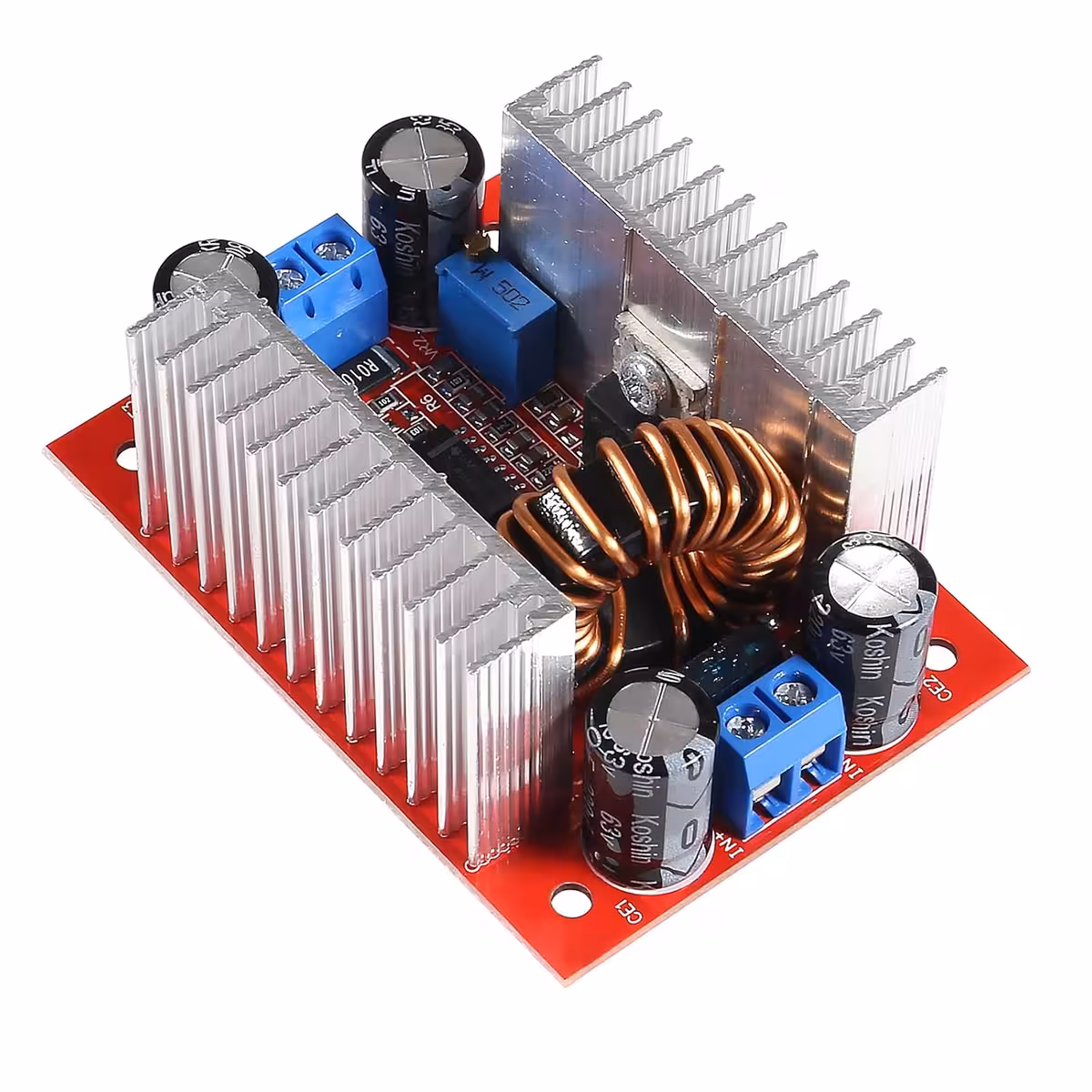

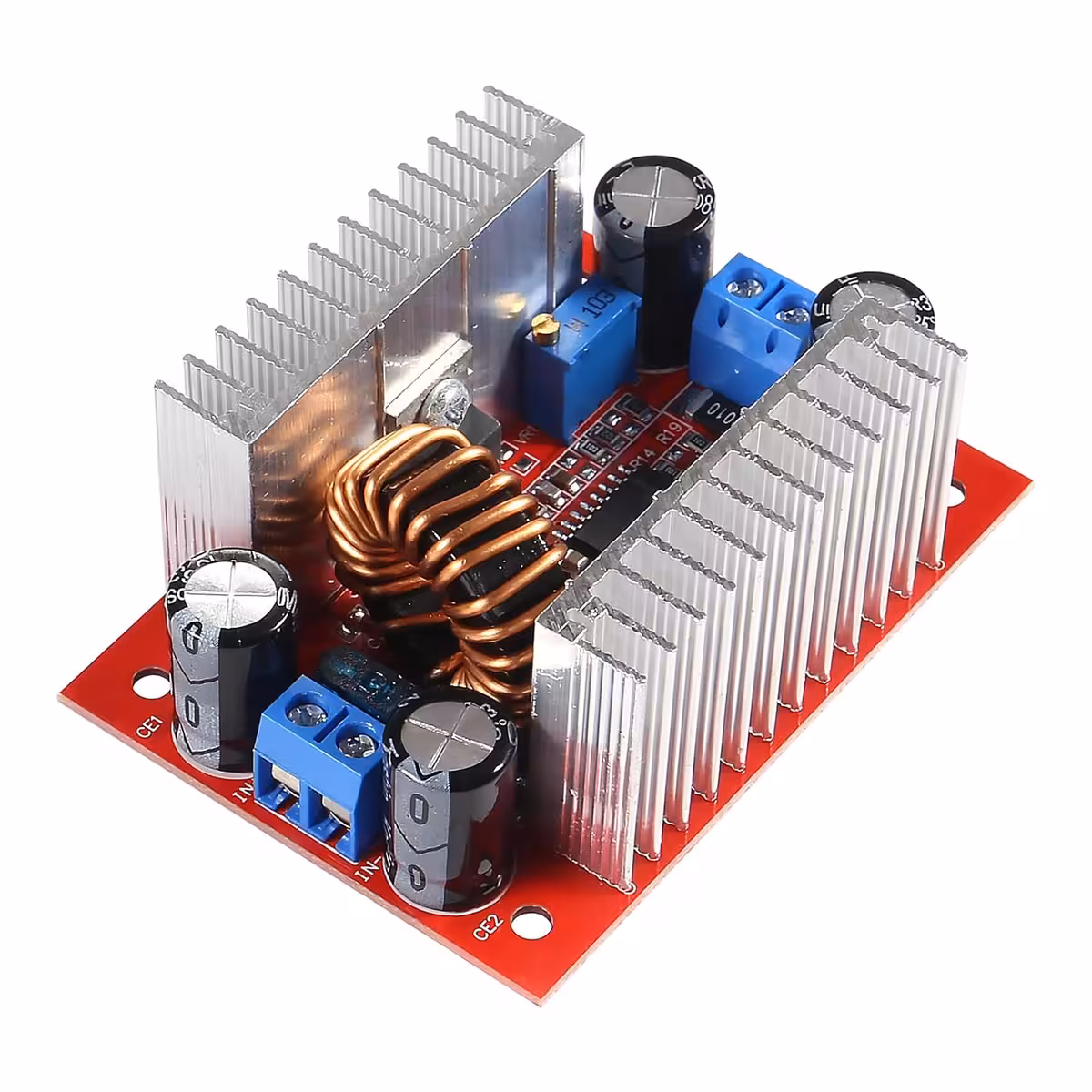

Bemeneti feszültség	8.5V – 50V DC
Kimeneti feszültség	10V – 60V DC (szabályozható)
Maximális teljesítmény	400W
Maximális bemeneti áramerősség	15A (8A felett aktív hűtés ajánlott)
Maximális kimeneti áramerősség	12A (a feszültségaránytól függően)
Konverziós hatásfok	akár 96%
Működési frekvencia	150kHz
Beépített védelem	15A-es autós biztosíték
Szabályozás típusa	2 független potenciométer (feszültség + áramerősség)

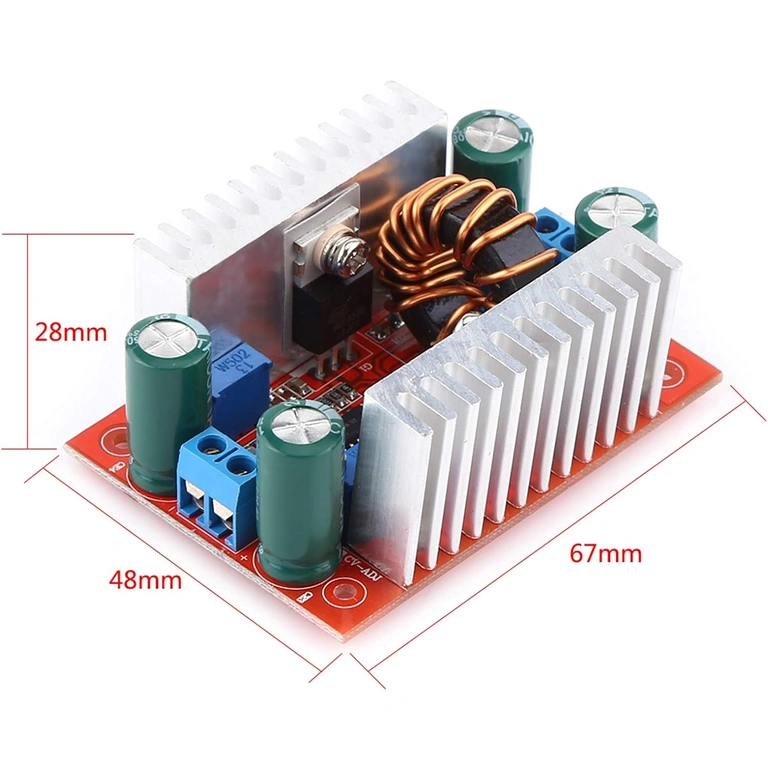

Méretek	48mm × 67mm × 28mm

Beállítási és használati útmutató

Csatlakoztasd a tápegységet a bemeneti sorkapcsokhoz (pl. 12V DC) — egyelőre terhelés (fogyasztó) nélkül.
Mielőtt bármi mást beállítanál, tekerd az áramszabályozó potenciométert (bal oldali) a kívánt maximális értékre, különben blokkolhatja a feszültség beállítását.
Egy csavarhúzó segítségével állítsd be a feszültségszabályozó potenciométert (jobb oldali) a kívánt értékre, amit a kimeneti pontokon egy multiméterrel ellenőrizhetsz.
Csatlakoztasd a fogyasztót, és figyeld az áramerősséget. Ha a feszültség hirtelen leesik, növeld az áramkorlátot a bal oldali potenciométerrel.
8A feletti bemeneti áramerősség esetén szerelj fel egy aktív ventilátort, amely a modul hűtőbordáira fújja a levegőt.
Gyakori probléma: Nem változik a feszültség a beállításkor? Ellenőrizd, hogy az áramszabályozó potenciométer nincs-e minimumra tekerve, mivel ez túl alacsony érték esetén a kimeneti feszültséget is korlátozza.

A csomag tartalma

1x DC-DC Step-up Boost feszültségnövelő modul 400W 15A
1x 15A-es autós biztosíték (beszerelve)

Gyakori kérdések (GYIK)

Használhatom a modult LiPo vagy Li-ion akkumulátorok töltésére?

Igen. Csatlakoztatás előtt állítsd be a kimeneti feszültséget és áramerősséget az akkumulátor kémiájának megfelelő pontos értékekre. A modul CC/CV (állandó áram / állandó feszültség) tápegységként működik, ami tökéletes a kontrollált töltéshez.

Szükségem van ventilátorra, vagy elegendő a beépített hűtőborda?

8A bemeneti áramerősség alatt a beépített hűtőbordák gond nélkül megbirkóznak a hővel. 8A felett, vagy maximális teljesítményen történő folyamatos használat esetén azonban mindenképp szerelj fel egy aktív ventilátort, különben jelentősen megnő a túlmelegedés veszélye.

Működik közvetlenül egy 12V-os autóakkumulátorról táplálva?

Igen, a 12V tökéletesen beleillik a 8,5V–50V-os tartományba. Csak győződj meg róla, hogy az akkumulátor képes leadni a szükséges áramerősséget anélkül, hogy terhelés alatt 8,5V alá esne a feszültsége.

Miért nem változik a kimeneti feszültség, amikor a feszültségszabályozó potenciométert tekerem?

A legvalószínűbb ok, hogy az áramszabályozó potenciométer (bal oldali) túl alacsonyra van állítva, ami automatikusan korlátozza a feszültséget is. Tekerd feljebb az áramkorlátot, majd próbáld újra beállítani a feszültséget.

Mi történik, ha túllépem az 50V-os bemeneti feszültséget?

A modult nem 50V feletti feszültségre tervezték. A határérték túllépése a belső alkatrészek végleges károsodását okozhatja. Mindig a megadott határértékeken belüli, stabilizált áramforrást használj.
