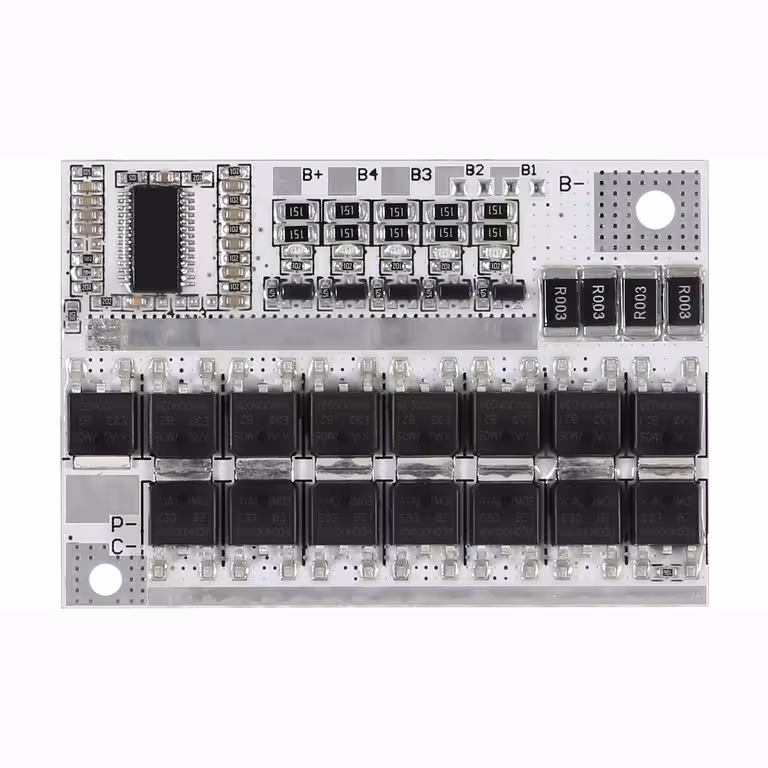

5S 100A 21V BMS – Teljes körű védelem a nagy teljesítményű Li-Ion 18650 akkumulátorcsomagokhoz
Saját akkumulátorcsomagot építesz, és szeretnéd elkerülni a túltöltésből vagy egy pillanatnyi rövidzárlatból adódó károkat? Egy megbízható 5S 100A 21V BMS modul észrevétlenül teszi a dolgát: még azelőtt közbelép, hogy a probléma eszkalálódna. Folyamatosan figyeli az egyes cellák állapotát, automatikusan kiegyenlíti a feszültséget, és mikroszekundumok alatt megszakítja az áramkört, ha rendellenességet észlel.
Megjegyzés: A BMS modul nem tartalmazza a 18650-es cellákat, azokat külön kell beszerezni. A modul 3S és 4S konfigurációkkal is kompatibilis.
Miért válaszd ezt a modellt? (Főbb előnyök):
- 100A csúcsteljesítmény — gond nélkül kezeli a szerszámgépek vagy drónok hirtelen indítási áramlökéseit, nem kapcsol le feleslegesen.
- 60mA passzív cellaegyensúlyozás — valós időben szintezi ki az 5 cella közötti feszültségkülönbségeket, így az akkumulátorcsomag élettartama hosszabb, kapacitása pedig minden ciklusnál maximális lesz.
- 4-féle egyidejű védelem — túltöltés, mélykisülés, túláram és rövidzár elleni védelem, amelyek folyamatosan aktívak.
- Kompakt, 3.4mm-es profil — olyan helyekre is befér, ahová más modulok nem, így ideális DIY powerbankokhoz vagy szűkös RC járművekhez.
- 3S, 4S és 5S támogatás — nem vagy egyetlen konfigurációhoz kötve; ugyanaz a modul használható 11.1V, 14.8V vagy 21V-os projektekhez is.
Műszaki adatok és teljesítmény
Az áramkör nagy teljesítményű MOSFET tranzisztorokkal van felszerelve, amelyek 80A folyamatos kisütést és 60A folyamatos töltést tesznek lehetővé – ezek az értékek a legtöbb alkalmazásnál bőven elegendőek, és normál használat mellett nem okoznak túlmelegedést. A cellánkénti lekapcsolási feszültség 4.25V töltésnél és 3.00V kisütésnél van beállítva, ami megvédi a Li-Ion cellák kémiáját az idő előtti degradációtól és hosszú távon megőrzi a kapacitásukat.
A passzív egyensúlyozás a túltöltött cellák feszültségének elvezetésével biztosítja, hogy a töltési ciklus végére az összes cella azonos szintre kerüljön. Az eredmény: nagyobb hasznosítható kapacitás és kevesebb, az egyensúlyhiány miatt elhibázott töltési ciklus. A rövidzár elleni védelem mikroszekundumok alatt reagál – sokkal gyorsabban, mint bármilyen mechanikus biztosíték.
| Paraméter | Érték / Részletek |
|---|---|
| Akkumulátor kompatibilitás | Li-Ion 18650 (5S konfiguráció) |
| Névleges feszültség | 21V (5 x 4.2V) |
| Folyamatos töltőáram | 60A |
| Folyamatos kisütőáram | 80A |
| Csúcsáram | 100A |
| Maximális feszültség cellánként | 4.25 ± 0.05V |
| Minimális feszültség cellánként | 3.00 ± 0.025V |
| Egyensúlyozó áram | 60mA (passzív) |
| Rövidzár elleni védelem | Igen |
| Túltöltés elleni védelem | Igen |
| Mélykisülés elleni védelem | Igen |
| 3S / 4S kompatibilitás | Igen |
| Méretek | 62 x 42 x 3.4 mm |
A csomag tartalma
- 1x 5S 100A 21V BMS modul
Gyakran Ismételt Kérdések
Használhatom ezt a BMS-t Li-Po cellákhoz Li-Ion 18650 helyett?
Technikailag igen, mivel a Li-Po cellák feszültségprofilja megegyezik (3.7V névleges / 4.2V maximális feszültség). Ennek ellenére bekötés előtt mindenképpen ellenőrizd a celláid pontos specifikációját, mivel egyes Li-Po típusok eltérő határértékekkel rendelkezhetnek.
Mi történik, ha rövidzárlat keletkezik a kimeneten?
A modul mikroszekundumokon belül érzékeli a túláramot és automatikusan megszakítja a kisütési áramkört. Így mind az akkumulátorok, mind a csatlakoztatott eszköz biztonságban marad. A hiba elhárítása után a modul verziótól függően automatikusan vagy manuálisan áll vissza alaphelyzetbe.
Működik 5-nél kevesebb cellával is?
Igen, a modul támogatja a 3S (11.1V) és 4S (14.8V) konfigurációkat is, teljes körű védelemmel és egyensúlyozással. Nem szükséges külön modult vásárolnod az eltérő feszültségű projektekhez.
Szükséges hűtőborda nagy áramerősségnél?
80A alatti folyamatos terhelésnél és normál környezeti hőmérsékleten a modul külön hűtés nélkül is stabilan működik. Ha gyakran használod a 100A-es csúcsteljesítmény közelében, egy kis hűtőborda a MOSFET-eken vagy megfelelő szellőzés jelentősen megnövelheti a modul élettartamát.
Tölthetem és süthetem egyidejűleg ugyanazon a csatlakozón keresztül?
Ez a modell közös portos kialakítású, így a töltés és a kisütés ugyanazon a csatlakozón keresztül történik. A töltő és a fogyasztó helyes bekötéséhez kövesd a műszaki dokumentációban található kapcsolási rajzot.
