NTC 10K B3950 hőmérsékletérzékelők – ±1% pontosság kazánokhoz, bojlerekhez és IoT fejlesztésekhez
A kazánod hőmérséklet-hibát jelez? A bojler nem szabályoz megfelelően? Vagy megbízható szenzorokat keresel egy ESP32 projekthez, és unod, hogy havonta kell újat rendelned? Ez a 4 darabos NTC 10K B3950 szonda készlet egyetlen vásárlással megoldja a problémáidat, ráadásul tartalékot is biztosít.
Megjegyzés: Vásárlás előtt ellenőrizd, hogy a berendezésed NTC 10K / B3950 specifikációjú érzékelőt használ-e. Az eredeti szonda ellenállásának szobahőmérsékleten, 25°C-on kb. 10KΩ-nak kell lennie.
Miért válaszd ezt a készletet? (Főbb előnyök):
- 4 darab egy csomagban — azonnal kéznél van a tartalék, nem kell a szállításra várnod, ha a tél közepén meghibásodna egy szenzor
- ±1% tűrés és B3950 együttható — stabil és pontos mérési eredmények a teljes működési tartományban
- -20°C ~ +105°C tartomány — ideális hűtőrendszerekhez és magas hőfokú fűtési rendszerekhez egyaránt
- 1 méteres kábel — tetszés szerint rövidíthető, így tökéletesen illeszkedik vezérlőszekrényekbe vagy szűk helyekre
- Széleskörű kompatibilitás — közvetlen cserealkatrész gázkazánokhoz, bojlerekhez, fan-coil egységekhez, de kiválóan használható Arduino, ESP32, Raspberry Pi és PID vezérlők mellé is
- Szigetelés >100 MΩ, 1800V AC teszt — 5×30 mm-es fémház, amely biztonságosan használható szabványos elektromos rendszerekben
Részletek és teljesítmény
Minden szonda szíve egy NTC termisztor, amelynek névleges értéke 10KΩ 25°C-on, hőmérsékleti együtthatója pedig B3950. Ez a kombináció kiszámítható ellenállás-hőmérséklet görbét biztosít, amely bármilyen firmware-ben könnyen linearizálható. Az 5×30 mm-es fémház gyors hőátadást tesz lehetővé, az 5 mW/°C disszipációs állandó pedig elhanyagolható szintre csökkenti az érzékelő saját melegedését, még folyamatos üzemben is. A kábel megfelel az AC 1800V / 1mA / 2 másodperces feszültségtesztnek, így külön védelmi intézkedések nélkül is biztonságosan beépíthető.
| Paraméter | Érték / Részletek |
|---|---|
| Szenzor típusa | NTC 10K ±1% (B3950) |
| Névleges ellenállás | 10 KΩ 25°C-on |
| Tűrés | ±1% |
| Hőmérséklet-tartomány | -20°C ~ +105°C |
| Kábelhossz | 1 méter (rövidíthető) |
| Fémház mérete | 5 × 30 mm |
| Disszipációs állandó | 5 mW/°C |
| Szigetelési ellenállás | >100 MΩ |
| Feszültségteszt | AC 1800V / 1mA / 2 másodperc |
| Csomag tartalma | 4 darabos készlet |
A csomag tartalma

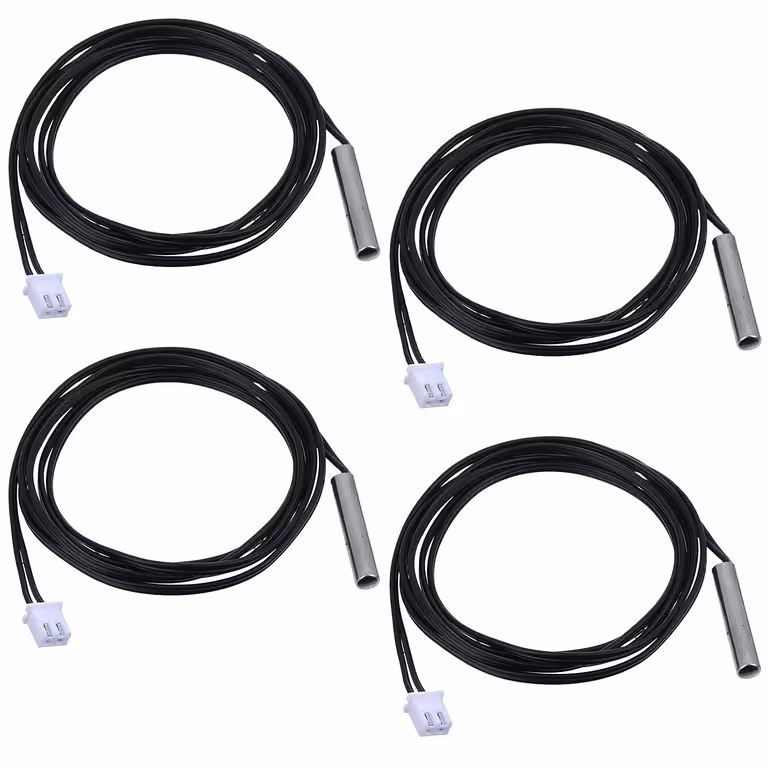

- 4 × NTC 10K ±1% B3950 hőmérsékletérzékelő szonda, 1 méteres kábellel
Gyakran Ismételt Kérdések
Hogyan ellenőrizhetem, hogy az NTC 10K B3950 szonda kompatibilis-e a kazánommal vagy bojleremmel?
Nézd meg az eredeti szonda címkéjét vagy a berendezésed műszaki kézikönyvét. Ha NTC 10K vagy NTC 10KΩ szerepel rajta, 3900 és 4000 közötti B-együtthatóval, akkor ez a szonda közvetlen cserealkatrész. Multiméterrel is ellenőrizheted: szobahőmérsékleten (~25°C) az ellenállásnak kb. 10KΩ-nak kell lennie.
Működik Arduino, ESP32 vagy Raspberry Pi vezérlőkkel?
Igen, problémamentesen. A szondát egy 10KΩ-os ellenállással alkotott feszültségosztón keresztül csatlakoztathatod az analóg bemenetre. Az Arduino és ESP32 könyvtárak közvetlenül támogatják a B3950 paramétert, így manuális kalibrálásra nincs szükség.
Vízálló a szonda?
A fémház kialakítása lehetővé teszi a vízbe és nem korrozív folyadékokba történő merítést -20°C és +105°C között. Vegyileg agresszív közegek vagy nagy nyomású rendszerek esetén előzetesen ellenőrizd a rendszer specifikációit.
Meghosszabbítható az 1 méteres kábel?
Igen. A kábel forrasztással vagy sorkapoccsal hosszabbítható, azonos keresztmetszetű vezeték használatával; a csatlakozásokat védeni kell a nedvességtől. Olyan kritikus alkalmazásoknál, ahol a pontosság minden foknál számít, érdemes elkerülni a toldást, és az eredeti hosszal dolgozni, vagy hosszabb kábellel szerelt változatot választani.
